S5700系列全千兆企業交換機（以下簡稱S5700），是華為公司為滿足大帶寬接入和以太多業務匯聚而推出的新一代綠色節能的全千兆以太網交換機。它基于高性能硬件芯片和華為公司統一的VRP軟件平臺，具備大容量、高密度千兆端口，可提供萬兆上行，充分……
S5700系列全千兆企業交換機（以下簡稱S5700），是華為公司為滿足大帶寬接入和以太多業務匯聚而推出的新一代綠色節能的全千兆以太網交換機。它基于高性能硬件芯片和華為公司統一的VRP軟件平臺，具備大容量、高密度千兆端口，可提供萬兆上行，充分滿足企業用戶的園區網接入、匯聚、IDC千兆接入以及千兆到桌面等多種應用場景。S5700提供精簡版（LI）、標準版（SI）、增強版（EI）和高級版（HI）四種產品形態，具有下列這些特點。
●創新AHM節能
●智能iStack堆疊
●硬件級以太OAM/BFD
●高性能Netstream
●雙電源可靠供電

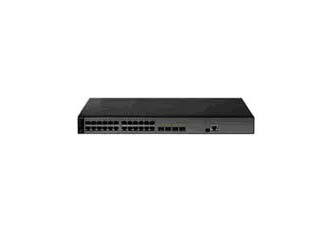

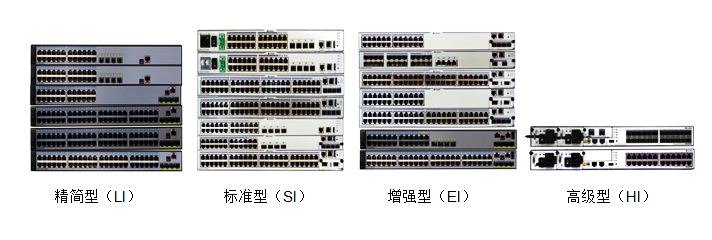

1.產品外觀
| 產品外觀 | 描述 |
S5700-10P-LI-AC | 8個10/100/1000Base-T, 2個100/1000Base-X SFP 交流供電 包轉發率：15Mpps 交換容量：208Gbps |
S5700-10P-PWR-LI-AC | 8個10/100/1000Base-T, 2個100/1000Base-X SFP 交流供電 支持PoE+ 包轉發率：15Mpps 交換容量：208Gbps |
S5700-28P-LI-AC
S5700-28P-LI-DC | 24個10/100/1000Base-T，4個100/1000Base-X SFP 分交流供電和直流供電兩種機型， 支持RPS冗余電源 包轉發率：42Mpps 交換容量：208Gbps |
S5700-28X-LI-AC
S5700-28X-LI-DC | 24個10/100/1000Base-T，4個10GE SFP+ 分交流供電和直流供電兩種機型，支持RPS冗余電源 包轉發率：96Mpps 交換容量：256Gbps |
S5700-28P-PWR-LI-AC | 24個10/100/1000Base-T，4個100/1000Base-X SFP 交流供電，支持RPS冗余電源 支持PoE+ 包轉發率：42Mpps 交換容量：208Gbps |
S5700-28X-PWR-LI-AC | 24個10/100/1000Base-T，4個10GE SFP+ |
S5700-52P-LI-AC
S5700-52P-LI-DC | 48個10/100/1000Base-T，4個100/1000Base-X SFP 分交流供電和直流供電兩種機型，支持RPS冗余電源 包轉發率：78Mpps 交換容量：256Gbps |
S5700-52X-LI-AC
S5700-52X-LI-DC | 48個10/100/1000Base-T，4個10GE SFP+ |
S5700-52X-PWR-LI-AC | 48個10/100/1000Base-T，4個10GE SFP+ |
S5700-52P-PWR-LI-AC | 48個10/100/1000Base-T，4個100/1000Base-X SFP 交流供電，支持RPS冗余電源 支持PoE+ 包轉發率：78Mpps 交換容量：256Gbps |
S5700S-28P-LI-AC | 24個10/100/1000Base-T，4個100/1000Base-X SFP 交流供電，支持RPS冗余電源 包轉發率：42Mpps 交換容量：208Gbps |
S5700S-52P-LI-AC | 48個10/100/1000Base-T，4個100/1000Base-X SFP 交流供電，支持RPS冗余電源 包轉發率：78Mpps 交換容量：256Gbps |
S5700-24TP-SI-AC
S5700-24TP-SI-DC | 24個10/100/1000Base-T以太網端口，4個復用的SFP千兆端口（Combo） 分交流供電和直流供電兩種機型 包轉發率：36Mpps 交換容量：256Gbps |
S5700-24TP-PWR-SI | 24個10/100/1000Base-T以太網端口，4個復用的SFP千兆端口（Combo） |
S5700-26X-SI-12S-AC | 12個10/100/1000BASE-T，12個1000Base-X，2個10GE SFP+口（支持自適應為GE光口） |
S5700-48TP-SI-AC
S5700-48TP-SI-DC | 48個10/100/1000Base-T以太網端口，4個復用的SFP千兆端口（Combo） |
S5700-48TP-PWR-SI | 48個10/100/1000Base-T以太網端口，4個復用的SFP千兆端口（Combo） |
S5700-28C-SI | 24個10/100/1000Base-T以太網端口，4個復用的SFP千兆端口（Combo），上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 |
S5700-28C-PWR-SI | 24個10/100/1000Base-T以太網端口，4個復用的SFP千兆端口（Combo），上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 |
S5700-52C-SI | 48個10/100/1000Base-T，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 可插拔雙電源，支持交流或者直流供電 包轉發率：132Mpps 交換容量：256Gbps |
S5700-52C-PWR-SI | 48個10/100/1000Base-T，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 可插拔雙電源，交流供電 支持PoE+ 包轉發率：132Mpps 交換容量：256Gbps |
S5700-28C-EI | 24個10/100/1000Base-T，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 可插拔雙電源，支持直流或者交流供電 包轉發率：96Mpps 交換容量：256Gbps |
S5700-28C-EI-24S | 24個100/1000Base-X，4個復用的10/100/1000Base-T千兆口(Combo)，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡可插拔雙電源，支持直流或者交流供電 包轉發率：96Mpps 交換容量：256Gbps |
S5700-28C-PWR-EI | 24個10/100/1000Base-T，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 可插拔雙電源，交流供電 支持PoE+ 包轉發率：96Mpps 交換容量：256Gbps |
S5700-52C-EI | 48個10/100/1000Base-T，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 可插拔雙電源，支持直流或者交流供電 包轉發率：132Mpps 交換容量：256Gbps |
S5700-52C-PWR-EI | 48個10/100/1000Base-T，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 可插拔雙電源，交流供電 支持PoE+ 包轉發率：132Mpps 交換容量：256Gbps |
S5710-28C-EI | 24個10/100/1000Base-T以太網端口，4個復用的SFP千兆端口（Combo），4個10GE SFP+口，上行支持8×10/100/1000BASE-T、8×1000Base-X、2×10GE SFP+插卡 可插拔雙電源，支持直流或者交流供電 包轉發率：156Mpps 交換容量：368Gbps |
S5710-28C-PWR-EI-AC | 24個10/100/1000Base-T以太網端口，4個復用的SFP千兆端口（Combo），4個10GE SFP+口，上行支持8×10/100/1000BASE-T、8×1000Base-X、2×10GE SFP+插卡 可插拔雙電源，內置1個580W交流 PoE+ 包轉發率：156Mpps 交換容量：368Gbps |
S5710-52C-EI | 48個10/100/1000Base-T，4個10GE SFP +口，上行支持8×10/100/1000BASE-T、8×1000Base-X、2×10GE SFP+插卡 可插拔雙電源，支持直流或者交流供電 包轉發率：192Mpps 交換容量：416Gbps |
S5710-52C-PWR-EI-AC S5710-52C-PWR-EI | 48個10/100/1000Base-T，4個10GE SFP +口，上行支持8×10/100/1000BASE-T、8×1000Base-X、2×10GE SFP+插卡 可插拔雙電源，其中S5710-52C-PWR-EI-AC內置1個580W交流, S5710-52C-PWR-EI沒有內置電源 PoE+ 包轉發率：192Mpps 交換容量：416Gbps |
S5700-28C-HI | 24個10/100/1000Base-T，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 可插拔雙電源，支持直流或者交流供電 包轉發率：96Mpps 交換容量：256Gbps |
S5700-28C-HI-24S | 24個100/1000Base-X，上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡 可插拔雙電源，支持直流或者交流供電 包轉發率：96Mpps 交換容量：256Gbps |
2.產品特點
S5700基于成熟穩定的VRP平臺，支持IPv4/IPv6雙協議棧、IPv6路由協議（RIPng/OSPFv3/BGP4＋/ISIS for IPv6）、IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。S5700既可以部署在純IPv4或IPv6網絡，也可以部署在IPv4到IPv6共存的網絡，充分滿足網絡從IPv4向IPv6過渡的需求。
S5700支持多種上行擴展插卡，提供高密度的GE/10GE上行接口。其中S5710-EI系列具有4個固定10GE SFP+端口，通過上行擴展插卡可實現64*GE＋4*10GE，48*GE＋8*10GE，或56*GE＋6*10GE等不同端口組合，充分滿足不同用戶對帶寬升級的實際需求，保護用戶投資。
S5700智能iStack堆疊，將多臺支持堆疊特性的交換機組合在一起，從邏輯上組合成一臺虛擬交換機。iStack堆疊系統通過多臺成員設備之間冗余備份，提高了設備級的可靠性；通過跨設備的鏈路聚合功能，提高了鏈路級的可靠性。iStack提供了強大的網絡擴展能力，通過增加成員設備，可以輕松地?cái)U(kuò)展堆疊系統的端口數、帶寬和處理能力。iStack簡化了配置和管理，堆疊形成后，多臺物理設備虛擬成為一臺設備，用戶可以通過任何一臺成員設備登錄堆疊系統，對堆疊系統所有成員設備進行統一配置和管理。
S5700-LI系列智能低功耗交換機，本著“性能優先，節能不犧牲用戶體驗”的原則，通過匹配鏈路Down/Up、光模塊在位/不在位、端口Shut Down/Undo Shut Down、設備空閑時段/繁忙時段等不同的使用場景，創造性地應用能效以太網（EEE）、端口能量檢測、CPU動態調頻、設備休眠等技術，達到節省設備耗電量的目的。針對不同用戶的應用需求，提供了靈活可配的標準節能、基本節能、深度節能三種節能模式，是業界首家支持整機休眠的交換機設備。
S5700支持Multi-VPN-Instance CE（MCE）功能。S5700支持下接不同的VPN用戶，通過路由多實例，實現了不同用戶的隔離；上行通過一個共用的物理接口連接到PE設備，減少單個VPN用戶對網絡部署的投資。
S5710-EI/S5700-HI支持MPLS L3VPN、MPLS L2VPN(VPWS/VPLS)、MPLS-TE、MPLS QoS等功能，可作為高質量企業專線接入設備，是業界為數不多的高性價比盒式MPLS交換機。
S5700支持自動配置、即插即用、USB開局、批量遠程升級等功能，便于安裝、升級、業務發放和其他管理維護工作，大大降低了運維成本。S5700支持SNMPV1/V2/V3、CLI（命令行）、Web網管、TELNET、SSHv2.0等多樣化的管理和維護方式；支持RMON、多日志主機、端口流量統計和網絡質量分析，便于網絡優化和改造。
S5700支持GVRP，實現VLAN的動態分發、注冊和屬性傳播，減少手工配置量，保證配置正確性。S5700還支持MUX VLAN功能，MUX VLAN分為主VLAN和從VLAN，從VLAN又分為互通型從VLAN和隔離型從VLAN。主VLAN與從VLAN之間可以相互通信；互通型從VLAN內的端口之間互相通信；隔離型從VLAN內的端口只能與主VLAN內的端口通信。
S5700支持Netstream網絡流量分析功能。作為網絡流量輸出器，S5700根據用戶配置，實時采集指定的數據流量，通過標準的V5/V8/V9報文格式，將數據上送給網絡流量收集器，這些數據被進一步處理，可以實現動態報表生成、屬性分析、流量異常告警等功能，幫助用戶及時優化網絡結構、調整資源部署。
S5700支持sFlow功能。S5700按照標準定義的方式，對轉發的流量按需采樣，并實時地將采樣流量上送到收集器，用于生成統計信息圖表，為企業用戶的日常維護提供了極大的方便。
S5700不僅支持傳統的STP/RSTP/MSTP生成樹協議，還支持華為自主創新的SEP智能以太保護技術和業界最新的以太環網標準ERPS。SEP是一種專用于以太鏈路層的環網協議，適用于半環、整環、級連環等各種組網，其協議簡單可靠、維護方便，并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032標準，該標準基于傳統的以太網MAC和網橋功能，實現以太環網的毫秒級快速保護倒換。
S5700支持SmartLink和VRRP功能。S5700通過多條鏈路接入到多臺匯聚交換機上，SmartLink/VRRP實現了上行鏈路的備份，極大地提升了接入側設備的可靠性。
S5700支持多種快速連接故障檢測功能。S5700支持完善的以太OAM(IEEE 802.3ah/802.1ag /ITU Y.1731 )和BFD功能。S5700-HI更能提供硬件級3.3ms高精度以太OAM和10ms BFD檢測。
S5700支持MAC地址認證和802.1x認證，實現用戶策略（VLAN、QoS、ACL）的動態下發。
S5700支持完善的DoS類防攻擊、用戶類防攻擊。其中，DoS類防攻擊主要針對交換機本身的攻擊，包括SYN Flood、Land、Smurf、ICMP Flood；用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC 欺騙、DHCP request flood、改變DHCP CHADDR值等等。
S5700通過建立和維護DHCP Snooping綁定表，偵聽接入用戶的IP/MAC地址、租用期、VLAN-ID、接口等信息，解決DHCP用戶的IP和端口跟蹤定位問題。利用DHCP Snooping的信任端口特性，S5700還可以保證DHCP服務器的合法性。
S5700支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊將交換機ARP表項占滿，導致正常用戶無法上網。
3.產品規格
| 項目 | S5700(S)-LI* | S5700-SI* | S5700-EI/S5710-EI* | S5700-HI* | |
| 固定端 口 | LI | S5700-10P-LI-AC/S5700-10P-PWR-LI-AC:8*10/100/1000Base-T，2*100/1000Base-X SFP S5700-28P-LI/S5700S-28P-LI/S5700-28P-PWR-LI:24*10/100/1000Base-T，4*100/1000Base-X SFP S5700-28X-LI-AC/S5700-28X-LI-DC/ S5700-28X-PWR-LI-AC:24*10/100/1000Base-T, 4*10GE SFP＋ S5700-52P-LI/S5700S-52P-LI/S5700-52P-PWR-LI:48*10/100/1000Base-T，4*100/1000Base-X SFP S5700-52X-LI-AC/S5700-52X-LI-DC/S5700-52X-PWR-LI-AC:48*10/100/1000Base-T, 4*10GE SFP＋ | |||
| SI | S5700-24TP-SI/S5700-24TP-PWR-SI/S5700-28C-SI/S5700-28C-PWR-SI：24*10/100/1000Base-T， 4個復用SFP千兆端口（Combo） S5700-26X-SI-12S-AC:12*10/100/1000BASE-T，12*1000Base-X，2*10GE SFP+口 S5700-48TP-SI/S5700-48TP-PWR-SI：48*10/100/1000Base-T，4個復用SFP千兆端口（Combo） S5700-52C-SI/S5700-52C-PWR-SI：48*10/100/1000Base-T | ||||
| EI | S5700-28C-EI/S5700-28C-PWR-EI：24*10/100/1000Base-T S5700-52C-EI/S5700-52C-PWR-EI：48*10/100/1000Base-T S5700-28C-EI-24S：24*100/1000Base-X，4復用10/100/1000Base- T(Combo) S5710-28C-EI/ S5710-28C-PWR-EI-AC：24*10/100/1000Base-T，4個復用的SFP千兆端口 (Combo)，4*10GE SFP + S5710-52C-EI/ S5710-52C-PWR-EI-AC/S5710-52C-PWR-EI：48*10/100/1000Base-T，4*10GE SFP + | ||||
| HI | S5700-28C-HI：24*10/100/1000Base-T S5700-28C-HI-24S：24*100/1000Base-X | ||||
| 擴展插槽 | S5700TP系列提供一個堆疊擴展插槽 S5700C系列產品提供兩個擴展插槽，分別支持上行插卡和堆疊卡 S5710C提供兩個擴展插槽，支持上行插卡 S5700HI系列提供一個擴展插槽，支持上行插卡 | ||||
| MAC地址表 | 支持16K MAC地址容量(S5700S-LI支持8K MAC地址容量) | 支持32K MAC地址容量 | |||
| 遵循IEEE 802.1d標準 支持MAC地址自動學習和老化 支持靜態、動態、黑洞MAC表項 支持源MAC地址過濾 | |||||
| LAN特性 | 支持4K個VLAN 支持Guest VLAN、Voice VLAN 支持基于MAC/協議/IP子網/策略/端口的VLAN 支持1:1和N:1 VLAN Mapping功能 支持SuperVLAN(S5700(S)-LI除外) | ||||
| 可靠性 | 支持RRPP環型拓?fù)浜蚏RPP多實例 支持SmartLink樹型拓樸和SmartLink多實例，提供主備鏈路的毫秒級保護 支持智能以太保護SEP協議 支持STP/RSTP/MSTP協議 支持BPDU保護、根保護和環回保護 支持Enhanced Trunk(S5700(S)-LI系列除外) | ||||
| NA | 支持BFD For OSPF/ISIS/VRRP/PIM協議 | ||||
| MPLS | NA | 支持MPLS L3VPN 支持MPLS L2VPN(VPWS/VPLS) 支持MPLS-TE 支持MPLS QoS 注：S5710-EI/S5700-HI支持上述特性 | |||
| IP路由 | 靜態路由 | 靜態路由、RIP V1/2、RIPng 、ECMP 、路由策略 | RIPng 、ECMP 、路由策略靜態路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、 IS-ISv6、BGP、BGP4+、ECMP、路由策略 | ||
| IPv6特性 | 支持ND（Neighbor Discovery） 支持PMTU 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持基于源IPv6 地址、目的IPv6 地址、四層端口、協議類型等ACL 支持MLD v1/v2 snooping（Multicast Listener Discovery snooping） 支持6to4 、ISATAP、手動配置tunnel(S5700(S)-LI除外) | ||||
| 組 播 | 支持IGMP v1/v2/v3 Snooping和快速離開機制 支持VLAN內組播轉發和組播多VLAN復制 支持捆綁端口的組播負載分擔 支持可控組播 基于端口的組播流量統計 | ||||
| NA | IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM MSDP | ||||
| QoS/ACL | 支持對端口接收和發送報文的速率進行限制 支持報文重定向 支持基于端口的流量監管，支持雙速三色CAR功能 每端口支持8個隊列 支持WRR、DRR、SP、WRR＋SP、DRR+SP隊列調度算法 支持WRED（S5710-EI和S5700-HI支持） 支持報文的802.1p和DSCP優先級重新標記 支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、協議、VLAN的非法幀過濾功能 支持基于隊列限速和端口Shaping功能 | ||||
| 安全特性 | 用戶分級管理和口令保護 支持防止DOS、ARP攻擊功能、ICMP防攻擊 支持IP、MAC、端口、VLAN的組合綁定 支持端口隔離、端口安全、 Sticky MAC 支持黑洞MAC地址 支持MAC地址學習數目限制 支持IEEE 802.1X認證，支持單端口最大用戶數限制 支持AAA認證，支持Radius、HWTACACS、NAC等多種方式 支持SSH V2.0 支持HTTPS 支持CPU保護功能 支持 黑名單和白名單 | ||||
| OAM | 支持 | 硬件實現 EFM OAM CFM OAM Y．1731性能檢測:支持硬件級時延和抖動檢測 | |||
| 管理和維護 | 支持智能堆疊（S5700-HI和S5700S-LI系列除外） 支持MFF 支持虛擬電纜檢測(Virtual Cable Test) 支持端口鏡像和RSPAN(遠程端口鏡像) 支持Telnet遠程配置、維護 支持SNMPv1/v2/v3 支持RMON 支持eSight網管系統、支持WEB網管特性 支持自動配置 支持集群管理HGMP 支持HTTPS 支持系統日志、分級告警 支持GVRP協議 支持MUX VLAN功能 支持802.3az能效以太網EEE（S5700-LI和S5700-HI支持） 支持?jǐn)嚯姼婢疍ying gasp功能（S5700-LI支持） 支持NetStream(S5710-EI/S5700-HI支持) | ||||
| NA | 支持sFlow | ||||
| 環境要求 | 長期工作溫度：0℃～50℃ 短期工作溫度：- 5℃～55℃ 相對濕度：10%～90%（無凝露） | ||||
| 輸入電壓 | AC： 額定電壓范圍：100-240V AC；50/60Hz 最大電壓范圍：90-264V AC；50/60Hz DC： 額定電壓范圍：-48- -60V DC 最大電壓范圍：-36- -72V DC 注明：PoE機型無DC電源 | ||||
| 外形尺寸mm（寬×深×高） | S5700-10P-LI-AC:250*180*43.6 S5700-10P-PWR-LI-AC:320*220*43.6 S5700-28P-PWR-LI/S5700-52P-LI/S5700S-52P-LI/S5700-52P-PWR-LI/S5700-28X-PWR-LI-AC/S5700-52X-LI/S5700-52X-PWR-LI-AC/S5700-26X-SI-12S-AC：442*310*43.6 其他：442×420×43.6 | ||||
| 功耗 | S5700-10P-LI-AC<11.5W S5700-10P-PWR-LI-AC<142.4W S5700-28P-LI<25W S5700S-28P-LI<25W S5700-28X-LI<42W S5700-28X-PWR-LI-AC<448.8W S5700-52P-LI<52W S5700S-52P-LI<52W S5700-52X-LI<61W S5700-28P-PWR-LI<765W (PoE：740W) S5700-52P-PWR-LI<792W (PoE：740W) S5700-52X-PWR-LI-AC<479.3W | S5700-24TP-SI<40W S5700-48TP-SI<64W S5700-26X-SI-12S-AC<42.3W S5700-28C-SI<56W S5700-52C-SI<78W S5700-24TP-PWR-SI<455W (PoE：370W) S5700-48TP-PWR-SI<907W (PoE：740W) S5700-28C-PWR-SI<836W (PoE：740W) S5700-52C-PWR-SI<917W (PoE：740W) | S5700-28C-EI<60W S5700-28C-EI-24S<63W S5700-52C-EI<88W S5710-28C-EI<100W S5710-52C-EI<165W S5700-28C-PWR-EI<942W (PoE：740W) S5700-52C-PWR-EI<930W (PoE：740W) S5710-52C-PWR-EI-AC /S5710-52C-PWR-EI有兩種情況： 1）配置兩個580W電源，功耗小于1043W 2）配置兩個1150W電源，功耗小于1675W | S5700-28C-HI<76W S5700-28C-HI-24S<80W | |
4.訂購信息
| 產品描述 |
|---|
| S5700-10P-LI-AC主機(8千兆R(shí)J45,2千兆SFP,交流供電) |
| S5700-28P-LI-AC主機(24千兆R(shí)J45，4千兆SFP，交流供電) |
| S5700-28P-LI-DC主機(24千兆R(shí)J45，4千兆SFP，直流供電) |
| S5700-28X-LI-AC主機(24千兆R(shí)J45,4萬兆SFP+,交流供電) |
| S5700-28X-LI-DC主機(24千兆R(shí)J45,4萬兆SFP+,直流供電) |
| S5700-52P-LI-AC主機(48千兆R(shí)J45，4千兆SFP，交流供電) |
| S5700-52P-LI-DC主機(48千兆R(shí)J45，4千兆SFP，直流供電) |
| S5700-52X-LI-AC主機(48千兆R(shí)J45,4萬兆SFP+,交流供電) |
| S5700-52X-LI-DC主機(48千兆R(shí)J45,4萬兆SFP+,直流供電) |
| S5700-10P-PWR-LI-AC主機(8千兆R(shí)J45,2千兆SFP,PoE,交流供電) |
| S5700-28P-PWR-LI-AC主機(24千兆R(shí)J45，4千兆SFP，PoE，交流供電) |
| S5700-28X-PWR-LI-AC主機(24千兆R(shí)J45,4萬兆SFP+,PoE ,交流供電) |
| S5700-52P-PWR-LI-AC主機(48千兆R(shí)J45，4千兆SFP，PoE，交流供電) |
| S5700-52X-PWR-LI-AC主機(48千兆R(shí)J45,4萬兆SFP+,PoE,交流供電) |
| S5700S-28P-LI-AC主機(24千兆R(shí)J45，4千兆SFP，交流供電) |
| S5700S-52P-LI-AC主機(48千兆R(shí)J45，4千兆SFP，交流供電) |
| S5700-24TP-SI-AC主機(24千兆R(shí)J45，4復用SFP千兆Combo，交流供電) |
| S5700-24TP-SI-DC主機(24千兆R(shí)J45，4復用SFP千兆Combo，直流供電) |
| S5700-26X-SI-12S-AC主機(12千兆R(shí)J45,12千兆SFP,2萬兆SFP+，含1個60W交流電源) |
| S5700-48TP-SI-AC主機(48千兆R(shí)J45，4復用SFP千兆Combo，交流供電) |
| S5700-48TP-SI-DC主機(48千兆R(shí)J45，4復用SFP千兆Combo，直流供電) |
| S5700-24TP-PWR-SI主機(24千兆R(shí)J45，4復用SFP千兆Combo，PoE，雙電源槽位，不含電源) |
| S5700-48TP-PWR-SI主機(48千兆R(shí)J45，4復用SFP千兆Combo，PoE，雙電源槽位，不含電源) |
| S5700-28C-SI主機(24千兆R(shí)J45，4復用SFP千兆Combo，雙電源槽位，單子卡槽位，不含子卡和電源) |
| S5700-52C-SI主機(48千兆R(shí)J45，雙電源槽位，單子卡槽位，不含子卡和電源) |
| S5700-28C-PWR-SI主機(24千兆R(shí)J45，4復用SFP千兆Combo，PoE，雙電源槽位，單子卡槽位，含1個500W交流電源) |
| S5700-52C-PWR-SI主機(48千兆R(shí)J45，PoE，雙電源槽位，單子卡槽位，含1個500W交流電源) |
| S5700-28C-EI主機(24千兆R(shí)J45，雙電源槽位，單子卡槽位，不含子卡和電源) |
| S5710-28C-EI主機(24千兆R(shí)J45，4復用SFP千兆Combo，4萬兆SFP+，雙子卡槽位，雙電源槽位，不含子卡和電源) |
| S5710-52C-EI主機(48千兆R(shí)J45，4萬兆SFP+，雙電源槽位，雙子卡槽位，不含插卡和電源) |
| S5700-28C-EI-24S主機(24千兆SFP，4復用RJ45千兆Combo，雙電源槽位，單子卡槽位，不含子卡和電源) |
| S5700-52C-EI主機(48千兆R(shí)J45，雙電源槽位，單子卡槽位，不含子卡和電源) |
| S5700-28C-PWR-EI主機(24千兆R(shí)J45，PoE，雙電源槽位，單子卡槽位，不含子卡和電源) |
| S5700-52C-PWR-EI主機(48千兆R(shí)J45，PoE，雙電源槽位，單子卡槽位，不含子卡和電源) |
| S5710-28C-PWR-EI-AC主機(24千兆R(shí)J45,4復用SFP 千兆Combo,4萬兆SFP+,PoE,雙子卡和電源槽位,含1個580W交流) |
| S5710-52C-PWR-EI-AC主機(48千兆R(shí)J45,4萬兆SFP+,PoE,雙子卡槽位,雙電源槽位,含1個580W交流電源) |
| S5710-52C-PWR-EI主機(48千兆R(shí)J45,4萬兆SFP+,PoE,雙子卡槽位,雙電源槽位) |
| S5700-28C-HI主機(24千兆R(shí)J45，雙電源槽位，單子卡槽位，不含子卡和電源) |
| S5700-28C-HI-24S主機(24千兆SFP，雙電源槽位，單子卡槽位，不含子卡和電源) |
5.組網應用

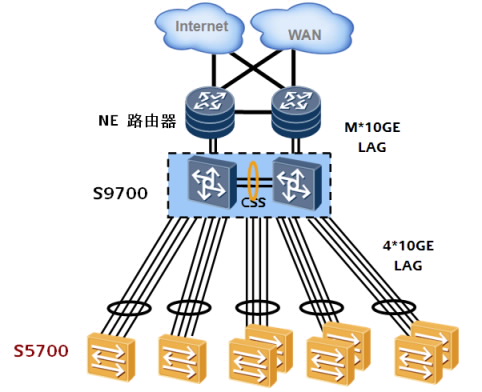

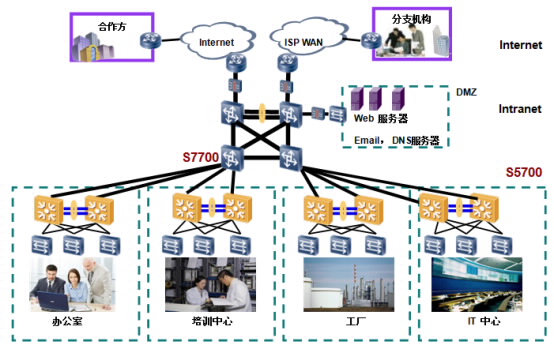

S5700可以作為大型企業網絡的接入設備，中小型園區網的匯聚設備，利用鏈路捆綁、雙歸等組網，充分提高網絡可靠性。
S5700可用在數據中心，接入千兆服務器，再利用鏈路捆綁匯聚到上層設備。單機架服務器超過一定數量可采用堆疊方式完成服務器接入，便于維護和提高可靠性。
