S6720-LI系列萬兆交換機（以下簡稱S6720-LI），是華為公司自主開發的新一代精簡型全萬兆盒式交換機，可用于園區網和數據中心萬兆接入。

S6720-LI提供全線速萬兆接入接口和40GE上行接口，同時，S6720-LI支持豐富的業務特性、完善的安全控制策略、豐富的QoS等特性以滿足園區和數據中心的擴展性、可靠性、可管理性及安全性等諸多挑戰。

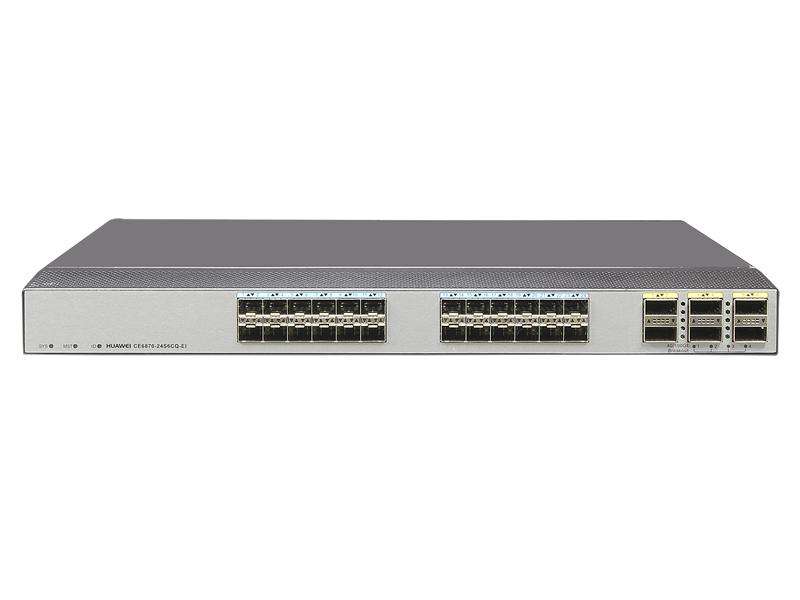

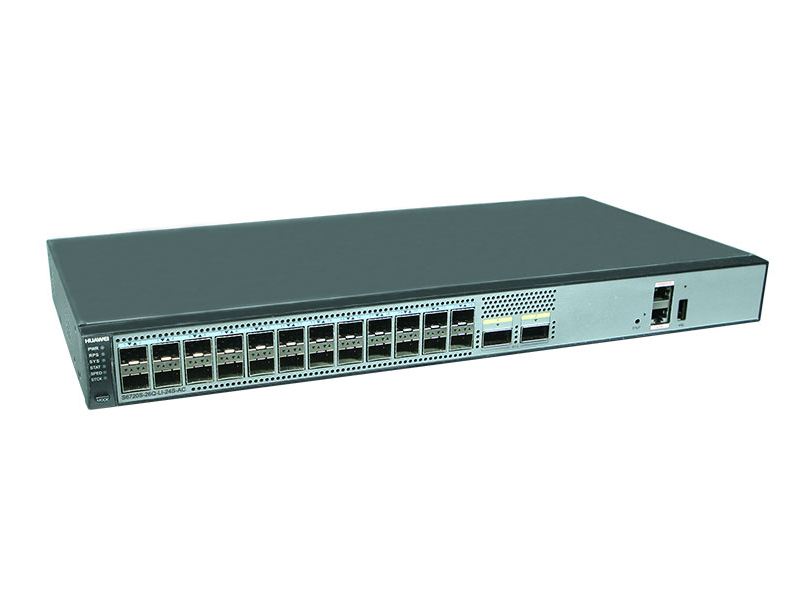

產品外觀

產品外觀	描述
S6720-16X-LI-16S-AC S6720S-16X-LI-16S-AC	16×10GE SFP+端口 內置AC電源，RPS冗余電源 支持USB 包轉發率：240Mpps 交換容量：1.28Tbps/12.8Tbps
S6720-26Q-LI-24S-AC S6720S-26Q-LI-24S-AC	24×10GE SFP+端口，2×40GE QSFP+端口 內置AC電源，RPS冗余電源 支持USB 包轉發率：480Mpps 交換容量：1.28Tbps/12.8Tbps
S6720-32X-LI-32S-AC S6720S-32X-LI-32S-AC	32×10GE SFP+端口 內置AC電源，RPS冗余電源 支持USB 包轉發率：480Mpps 交換容量：1.28Tbps/12.8Tbps

產品特性

高密萬兆接入和40GE上行

• 隨著用戶端對業務帶寬需求不斷提高，服務器端的萬兆網卡應用越來越廣泛，用于提供更大的帶寬服務。S6720-LI系列盒式交換機擁有業內同檔次設備領先的萬兆端口密度、交換容量，單臺設備可以最多支持32個全線速轉發的萬兆端口，支持高達2個全線速Q(mào)SFP+口。

• 端口支持GE和10GE靈活接入，自動識別安裝光模塊類型，從而最大程度保護用戶投資和確保使用的靈活性。

完善的安全控制策略

• S6720-LI提供多種安全保護功能。支持DOS（Denial of Service）類防攻擊、網絡的防攻擊、用戶的防攻擊等功能。其中DOS類防攻擊主要包括SYN Flood、Land、Smurf、ICMP Flood。網絡的防攻擊主要是指STP的BPDU/Root攻擊。用戶的防攻擊涉及DHCP仿冒攻擊、中間人攻擊、IP/MAC Spoofing 攻擊、DHCP request flood、改變 CHADDR 值的 DOS 攻擊等等。

• S6720-LI支持通過建立和維護DHCP Snooping綁定表，對不符合綁定表項的非法報文（ARP欺騙報文、擅自修改IP地址等）直接丟棄，有效防止黑客或攻擊者通過ARP報文實施園區網常見的“中間人”攻擊。利用DHCP Snooping 的信任端口特性還可以保證DHCP Server 的合法性。

• S6720-LI支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊將交換機ARP表項占滿，導致正常用戶無法上網。同時，支持IP Source Check 特性，防止包括MAC 欺騙、IP欺騙、MAC/IP欺騙在內的非法地址仿冒帶來的DOS攻擊。

• S6720-LI支持集中式MAC地址認證和802.1x 認證，支持用戶賬號、IP、MAC、VLAN、端口、客戶端是否安裝病毒防范等用戶標識元素的，同時實現用戶策略（VLAN、QoS、ACL）的動態下發。

• S6720-LI支持基于端口的源MAC地址學習限制功能，有效防止用戶源MAC欺騙沖擊設備MAC表項，導致正常用戶無法學到MAC表而泛洪的問題等。

完備的可靠性保護機制

• S6720-LI對傳統的STP/RSTP/MSTP生成樹進行了增強，支持MSTP多進程，大大提高接入環實例數目。還支持Smartlink和RRPP等增強型以太網技術，可以實現毫秒級鏈路保護倒換，保證高可靠性的網絡質量。此外，針對Smartlink和 RRPP均提供多實例功能，可實現鏈路負載分擔，進一步提高了鏈路帶寬利用率。

• S6720-LI支持E-Trunk功能。在使用E-Trunk之后，CE設備可以通過E-Trunk雙歸接入到兩臺PE設備上，實現了跨設備的鏈路聚合和鏈路負載分擔功能，也極大的提升了接入側設備的可靠性。

• S6720-LI支持智能以太保護SEP（Smart Ethernet Protection），SEP是一種專用于以太網鏈路層的環網協議，適用于半環組網場景，提供毫秒級快速業務倒換性能，保證業務的不中斷。SEP協議簡單可靠、倒換性能高、維護方便、拓?fù)潇`活，可以大大方便用戶進行網絡的管理和規劃。

• S6720-LI支持G.8032（Ethernet Ring Protection Switching，簡稱ERPS）業界最新的環網標準協議，ERPS標準基于傳統的以太網MAC和網橋功能，利用以太網成熟的OAM功能和一個環網自動保護倒換（Ring APS，簡稱R-APS）協議，實現以太環網的毫秒級快速保護倒換。ERPS支持多種業務，組網模式靈活，為客戶帶來更低的OPEX和CAPEX。

• S6720-LI支持VRRP虛擬路由冗余協議，構建VRRP備份組，保持通訊的連續性和可靠性，有效保障網絡接入的連續性和可靠性。支持在設備上配置多條等價路由的方式實現上行路由的冗余備份，當主上行路由發生故障時自動切換到下一個備份路由上去，實現上行路由的多級備份。

豐富的Qos控制

• S6720-LI支持多種QoS控制手段，可以基于五元組、IP優先級、TOS、DSCP、IP協議類型、ICMP類型、TCP源端口、VLAN、以太網幀協議類型、CoS等信息，實現復雜流流分類功能，支持雙向ACL。S6720-LI支持基于流的雙速三色限速功能，每端口支持8個優先級隊列，支持WRR、DRR、PQ、WRR＋PQ、DRR+PQ多種隊列調度算法，有效地保證了話音、視頻和數據等網絡業務不同的質量要求。

良好的可擴展性

• S6720-LI支持智能堆疊 iStack功能，能夠?qū)⒍嗯_(tái)設備虛擬化為一臺邏輯設備來管理和使用。普通端口可以通過命令行配置為堆疊端口，使端口應用更加靈活。通過光纖進行堆疊可大幅增加堆疊的距離，突破了傳統堆疊距離的限制。相對單一設備，智能堆疊在擴展性、可靠性、性能和整體架構等方面均具有強大的優勢。當客戶需要擴容或者有單個設備故障需要替換時，可實現對“新增設備”的熱插拔，從而減少了業務中斷對客戶的影響；相對于框式交換機來說，智能堆疊在性能和端口密度方面突破了硬件架構的限制。而對管理來說，堆疊后的數臺設備在邏輯上可認為是一臺，實現單一IP管理，大大降低系統擴展以及運維的成本。

貼心的可管理性

• S6720-LI采用“一次進站”方案，支持自動配置、即插即用、USB開局、自動批量遠程升級功能，便于部署升級和業務發放，簡化后續的管理和維護性能。從而大大降低了維護成本。

• S6720-LI支持SNMP v1/v2c/v3，CLI命令行、Web網管等多樣化的管理和維護方式，設備管理更加靈活。支持NTP、SSHv2.0、HWTACACS、RMON、多日志主機、基于端口的流量統計，支持NQA網絡質量分析，有利于進一步作好網絡規劃和改造。

• S6720-LI支持GVRP，實現VLAN動態分發、注冊和傳播VLAN屬性，減少手工配置量、保證VLAN配置正確性，減少因?yàn)榕渲貌灰恢露鴮?dǎo)致的網絡互通問題。

• S6720-LI支持MUX VLAN功能。MUX VLAN提供了一種在VLAN的端口間進行二層流量隔離的機制。采用兩層VLAN隔離技術，只有上層VLAN全局可見，下層VLAN相互隔離。MUX VLAN通常用來防止連接到某些接口或接口組的網絡設備之間的相互通信，但卻允許與默認網關進行通信。例如在企業內部網，客戶端口可以同服務器端口通訊，但客戶端口之間不能通訊。

• S6720-LI遵循IEEE 802.3ah和802.1ag提供點到點以太網故障管理功能，可以用于檢測用戶鏈路上的故障。完善的以太網OAM功能，能夠有效提高以太網的網絡管理維護能力，保障網絡的穩定運行。

豐富的IPv6特性

• S6720-LI支持豐富的IPv6路由協議，包括RIPng、OSPFv3。支持IPv6的鄰居發現協議（Neighbor Discovery Protocol，NDP），管理鄰居節點的交互。支持PMTU發現（Path MTU Discovery）機制，可以找到從源端到目的端的路徑上一個合適的MTU 值，以便有效地利用網絡資源并得到最佳的吞吐量。

智能運維

• S6720-LI支持Telemetry技術，提供實時設備數據采集并上送至華為CampusInsight平臺，平臺通過智能故障識別算法對網絡數據進行分析，精準展現網絡實時狀態，并能及時有效的定界故障以及定位故障發生原因，發現影響用戶體驗的網絡問題，精準保障用戶體驗。

• S6720-LI支持增強型媒體傳輸質量指標（Enhanced Media Delivery Index，eMDI）功能，設備作為監控節點周期統計并上報eMDI故障數據至eSight平臺，平臺結合多個節點的監控結果，對音視頻業務質量類故障進行快速定界。

產品特點

組網應用

在數據中心的典型應用

如下圖，采用S12700系列敏捷交換機作為數據中心核心，通過集成的防火墻、負載均衡等多業務板卡來實現安全保證和流量均衡。萬兆服務器接入可使用S6720-LI提供高密度的萬兆接入方案。

在園區網的應用

S6720-LI可用于中小型園區網的接入或者匯聚，其業界領先的高密度全線速萬兆端口，順應網絡帶寬需求日益膨脹的趨勢；其豐富的業務特性、完善的安全控制機制使得S6720-LI成為園區交換機最高性價比的選擇。

訂購信息
