1.產品規格

2.產品特點

靈活的千兆接入

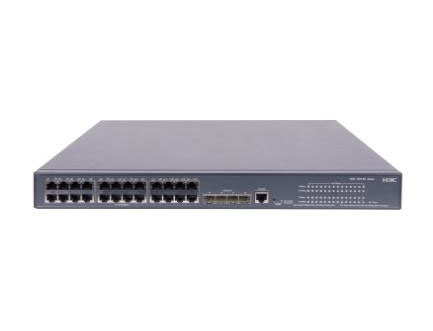

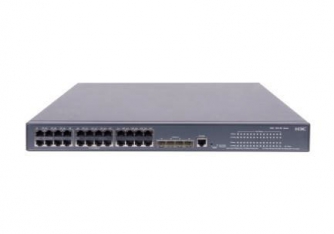

H3C S5120-SI系列全千兆以太網交換機提供靈活的8/16/24/48個10/100/1000M自適應電口接入；并且支持非復用的SFP插槽，充分考慮用戶的帶寬升級的實際情況，保護用戶投資。

智能彈性架構

H3C S5120SI系列交換機支持IRF2（第二代智能彈性架構）技術，就是把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF可以為用戶帶來以下好處：

簡化管理 IRF架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務 IRF形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開IRF架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠 IRF的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過 多鏈路備份提高了鏈路的可靠性；IRF系統由多臺成員設備組成，一旦Master設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不 中斷，從而實現了設備級的1：N備份；IRF系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

高性能 對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

全面的接入安全策略

H3C S5120-SI系列交換機支持特有的ARP入侵檢測功能，可有效防止黑客或攻擊者通過ARP報文實施網絡中逐漸盛行的“中間人”攻擊，對不符合DHCP Snooping動態綁定表或手工配置的靜態綁定表的非法ARP欺騙報文直接丟棄。同時支持IP Source Check特性，防止包括MAC欺騙、IP欺騙、MAC/IP欺騙在內的非法地址仿冒，以及大量地址仿冒帶來的DoS攻擊。另外，利用DHCP Snooping的信任端口特性還可以有效杜絕私設DHCP服務器，保證DHCP環境的真實性和一致性。

H3C S5120-SI系列交換機支持端口安全特性族可以有效防范基于MAC地址的攻擊。可以實現基于MAC地址允許/限制流量，或者設定每個端口允許的MAC地址的最大數量，使得某個特定端口上的MAC地址可以由管理員靜態配置，或者由交換機動態學習。

H3C S5120-SI系列交換機提供802.1X和MAC認證方式對接入的用戶進行認證，允許合法用戶通過，對于非法用戶則拒絕其上網。同時還支持客戶端軟件 版本檢測、Guest VLAN等功能，和iMC配合還可以實現代理檢測、雙網卡檢測等功能。通過這些功能的應用可以對用戶的合法性進行充分的檢查和控制，最大程度的減少非法用 戶對網絡安全的危害。

增強的網絡管理和維護的易用性

H3C S5120-SI系列交換機支持通過FTP、TFTP實現設備的遠程升級，支持SNMP v1/v2/v3，可支持Open View等通用網管平臺，以及iMC智能管理中心。支持CLI命令行，Web網管，TELNET，HGMP集群管理，使設備管理更方便。并且支持 SSH2.0等加密方式，使得管理更加安全。

H3C S5120-SI系列交換機支持VCT（Virtual Cable Test）電纜檢測功能，便于快速定位網絡故障點。

增強的以太網供電功能（PoE+）

H3C S5120-SI系列交換機支持增強的以太網供電功能（PoE+），PoE供電款型可以提供每端口最大30W的輸出功率，可以為802.11n的無線接入點，可視IP電話，以及更多的終端設備提供以太網供電能力。

3.組網應用

組網應用一：大型企業網或園區網

S5120-SI與S7500E系列或S9500E系列交換機配合組網，核心通過萬兆相連，上行通過GE連接S7500E或S9500E系列交換機，實現接入千兆到桌面。

組網應用二：小型網絡核心

核心設備采用S5120-SI系列，接入設備為S3100，實現千兆匯聚，百兆到用戶，實現高性價比千兆核心解決方案 ：

4.選配信息

主機選購

H3C S5120-SI系列以太網交換機主機選購一覽表
