AR3200系列企業路由器是華為公司推出的新一代網絡產品，其秉承了華為在數據通信、無線通信、PON接入及軟交換領域的深厚積累，并依托于自主知識產權的VRP平臺，提供包括有線和無線的Internet接入、專線接入，PBX、融合通信及安全等功能，廣泛部署于大中型園區網出口、大中型企業總部或分支等場景。

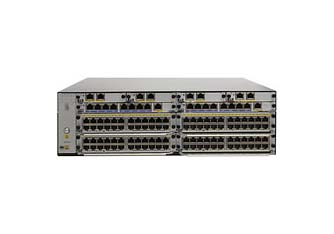

1.產品外觀

AR3260可選擇多種主控板，分別為SRU40/SRU60/SRU80/SRU100/SRU200/SRU400，主控均支持可插拔維護。主要區別在轉發性能和流量管理功能上，主控可支持硬件級TM（流量管理）功能，支持硬件HQoS。

AR3200支持多種接口卡，包括以太網接口卡、E1/T1/PRI/VE1接口卡、同異步接口卡、ADSL2+/G.SHDSL接口卡、FXS/FXO語音卡、ISDN接口卡、CPOS接口卡、EPON/GPON接口卡等。按使用槽位的不同，可分為SIC卡（靈活接口卡）、WSIC卡（雙寬SIC卡）、XSIC卡（雙高WSIC卡）。

注:具體的板卡信息請參考訂購信息

2.產品特點

1、（Application in one）融合，降低客戶TCO

AR3200支持路由、交換、語音、安全、WLAN等多種融合業務，能不斷滿足企業業務多元化的需求。同時其支持豐富的接入和上行接口，能適配多種終端，實現企業靈活接入。

豐富語音體驗

集成多種語音功能，利用數據網絡滿足企業語音通話需求，為企業提供靈活高效的溝通手段。

• 內置PBX、SIP服務器、SIP接入網關等基本語音功能

• 提供多方通話、IVR排隊自動接續、彩鈴、同振、順振、一號通、話單管理、用戶管理等豐富的語音增值業務

• 提供智能呼叫路由等功能，保證語音業務的高可用性

• 實現與NGN/IMS/PBX/終端的主流廠商對接

• QoE功能實時監測診斷語音業務質量

• 抖動緩沖、回聲消除、丟包補償?shù)葯C(jī)制保證最佳的語音業務體驗

安全業務接入

AR3200在業務順利開展的同時有效地保障企業網的安全，從用戶接入控制、報文檢測、到主動防御形成一套完整的安全防護機制，實現用戶投資回報最大化。

• 內置防火墻

• 支持802.1x、MAC地址、Portal認證的端口安全機制

• 實現Radius、HWTACACS等多種認證方式

• 提供IPSec VPN、GRE VPN、DSVPN、SSL VPN、L2TP VPN

有線無線應用一體化

移動模式

固定模式

2、（Better experience）最佳體驗，保障業務0中斷

多核架構，性能卓越

AR3200系列企業路由器采用多核CPU和無阻塞交換架構，產品性能業界領先，充分滿足企業及分支機構網絡未來多元化擴展、不斷增長的業務需求。

• 使用多核CPU，提高數據、語音的并發處理能力，為大容量業務的全方位部署創造條件

• 無阻塞交換，單槽位總線帶寬最大可達10Gbps，業務轉發無瓶頸

• 協議管理、業務和數據交換的獨立分布處理，性能更高，業務更可靠

• 路由交換一體化，跨板卡交換效率高，配置維護靈活簡單

低成本，高可靠

AR3200系列路由器通過板卡熱插拔、關鍵部件冗余技術以及一系列故障檢測和判斷機制，縮短了業務中斷時間，保障了設備層和網絡層的可靠性。

• 板卡熱插拔，主控板、電源、風扇等關鍵硬件冗余備份設計，保證業務安全穩定

• 提供企業業務的鏈路備份，提高業務接入的可靠性

• ms級的故障檢測和判斷機制，縮短業務中斷時間

• 本地存活，提高分支網絡語音可靠性

智能業務部署

隨著企業規模的增加，客戶對業務部署提出更高要求。AR3200采取一系列措施實現業務智能部署。

• 增加Mini-USB配置端口，提供Web配置方式，界面更加友好

• U盤開局，設備即插即用

• Auto-Configure，設備自動配置

（Cooperation platform）協作平臺，滿足客戶化應用

開放業務平臺（OSP）,企業級APP

通過OSP與主流第三方IT系統集成和對接，為企業客戶實現統一通信的業務體驗，使客戶、代理商、第三方和廠家都可以是開發者和使用者，真正實現業務價值鏈的共贏。

• 快速集成與定制業務，滿足用戶個性化需求

• 深度融合各類業務，無需部署專門服務器，節省投資，易于管理

• 與云側業務實時刷新和同步，本地業務由本地處理，提高質量和效率

VRP平臺提供標準MIB，簡單業務管理

簡單管理一直是企業客戶關注的重點。AR3200簡化運維，方便用戶。

• 與eSight網管配套，實現設備管理

• 通過NQA進行鏈路實時監控，提高運維質量

• 支持流檢測NetStream，流量特征可視化，為網規網優提供依據

3.組網應用

1、高密以太接入

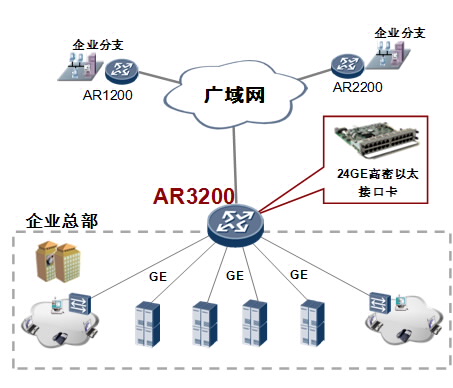

圖 1. 高密以太接入場景

AR3200系列企業路由器提供24GE以太接口卡，能實現大容量高密度千兆接入的應用，方便網絡運維，節省客戶投資。

2、優質融合的語音服務

AR3200系列企業路由器作為企業語音業務網關，可作為IP PBX和SIP服務器。

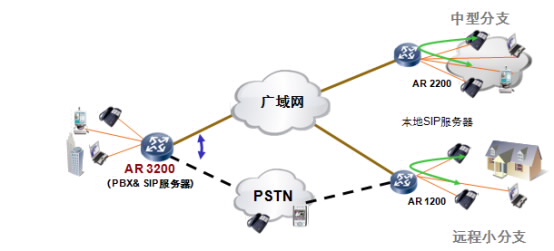

圖 2. IP PBX應用場景

AR系列企業路由器內置PBX，提供企業總機、IVR語言導航、話單查詢等語音通信業務，有效提升企業形象，提高企業內外的溝通效率。AR3200部署在企業總部，支持智能路由撥號功能，可以根據目的號碼段智能選擇出口鏈路，節省企業分支話費開支。

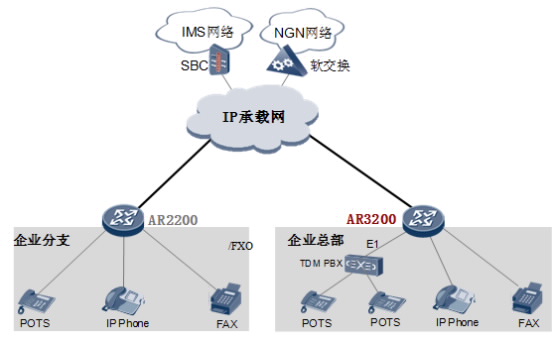

圖 3. SIP接入網關的應用場景

AR系列企業路由器將傳統語音、傳真與現代IP業務有效融合。當運營商為企業部署語音時，AR3200作為企業總部的SIP接入網關，可將普通語音電話信號轉化為VoIP信號進行呼叫管理。上行與IMS/NGN網絡互連，實現固話、手機、PC等任意終端在任意時間的語音通信。

3、豐富的企業分支VPN組網

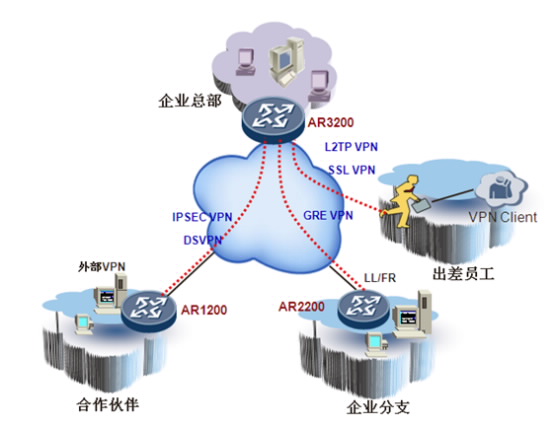

圖 4. 通過Internet構建VPN

AR3200系列企業路由器提供了多種安全接入功能，滿足企業分支之間、企業分支與總部之間、合作伙伴訪問企業內部信息的需求?？偛亢头种Ъ軜?gòu)建立隧道，包括GRE VPN、IPSEC VPN、DSVPN、SSL VPN、L2TP VPN安全隧道，實現數據的安全訪問與傳輸,支持分支機構側隧道的快速部署，隧道認證等功能。通過遠程隧道接入方式，合作伙伴可以訪問企業內部資源，支持針對用戶的安全認證與授權。

AR3200系列企業路由器提供支持國密算法的接口卡，插卡靈活，滿足用戶對業務安全性的擴展需求。通過硬件完成數據的加密和解密，極大提高了數據的加密和解密性能，為客戶提供端到端的安全保障。

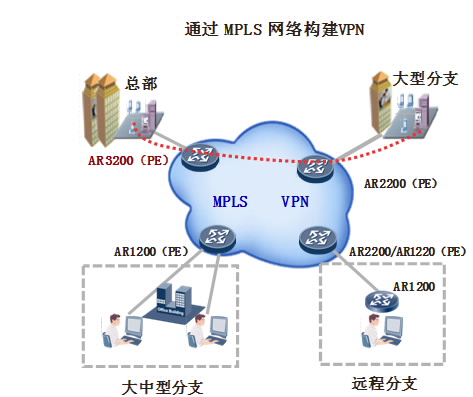

 圖 5. 通過MPLS網絡構建VPN

AR3200設備作為MPLS網絡的PE設備被部署在企業總部和分支，不同業務之間通過MPLS L3 VPN隔離。實現VPN業務的靈活部署、快速轉發、安全傳輸，實現企業業務的虛擬化運營。

4、廣域分支互聯&匯聚

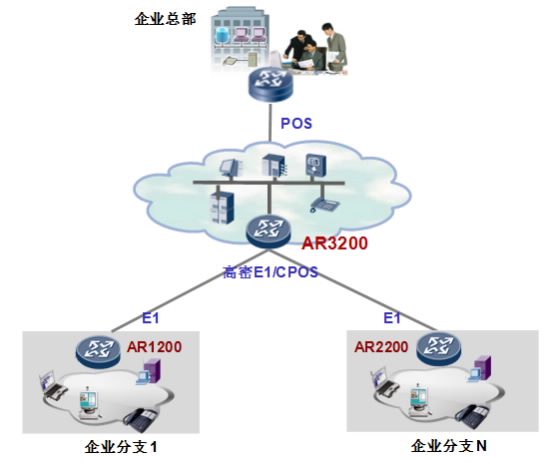

圖 6. 通過高密度E1匯聚分支接入

AR3200系列企業路由器支持豐富的接口類型，包括高密度E1、CPOS、POS等多款板卡，滿足各個分支機構和總部間的匯聚接入要求。企業多個小型分支機構可通過E1鏈路上行連接至匯聚層路由器，通過其支持的高密E1板卡或者CPOS提供匯聚接入，然后再通過POS上行到高端路由器連接核心網絡。

5、靈活便捷的無線管理

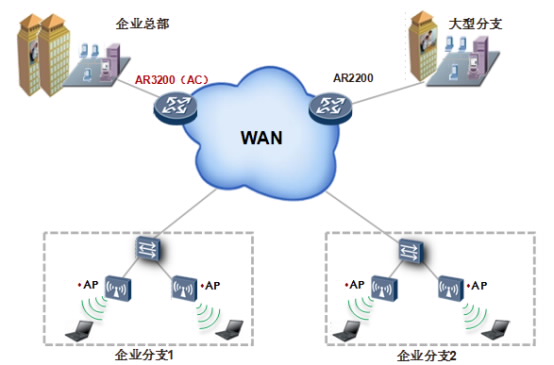

圖 7. 無線AC管理場景

AR3200系列企業路由器集成了AC（Access Controller，無線控制器）功能，可對無線局域網中的AP（Access Point，接入點）進行控制和管理。AR支持豐富的認證方式和靈活的用戶權限控制，能為Wi-Fi用戶提供安全接入保證。同時集豐富的無線功能于一身，實現對有線無線一體化網絡的集中管理，滿足不同規模企業的建網要求。

4.產品規格

AR3200系列企業路由器的主要規格描述如下表

說明：最大槽位數包括由其他槽位合成的槽位數目。

通過SD卡擴容，SD卡需單獨購買，具體請參考訂購指南。

5.設備配置

AR3200的設備選配共分四步，即主機選型，主控板選擇，板卡選擇，軟件配置。

主機、主控板

• 根據槽位數和轉發性能選擇主機型號和主控板。

板卡

• AR3200板卡按物理形態可分為接口卡和DSP條插卡。AR3200接口卡安裝在業務槽內，包含SIC、WSIC、XSIC三種接口卡。兩個SIC槽位通過拆卸滑道可以組合成一個WSIC槽位；兩個WSIC槽位通過拆卸隔板可以組合成一個XSIC槽位。DSP條插卡安裝在主機內的DSP槽位上，與FXO/FXS/ISDN/VE1語音卡配合使用。

軟件

• AR3200的軟件分為基礎軟件和功能License軟件。基礎軟件包含路由、交換、語音、安全等基礎特性。功能License軟件包括特色功能包，如AC等。

6.訂購信息
