AR2200系列企業路由器是華為公司推出的面向中型企業總部或大中型企業分支等以寬帶、專線接入、語音和安全場景為主的路由器產品，采用多核CPU、獨立分布式交換網可滿足不同企業用戶的的業務需求。

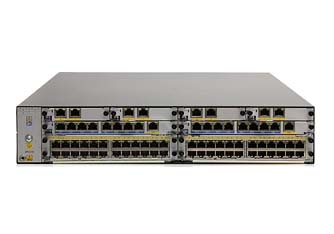

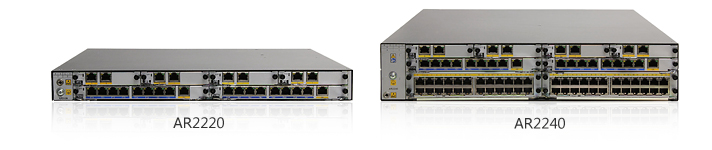

1.產品外觀

AR2200系列企業路由器是華為公司推出的面向中型企業總部或大中型企業分支等以寬帶、專線接入、語音和安全場景為主的路由器產品，采用多核CPU、獨立分布式交換網可滿足不同企業用戶的的業務需求。

其中，AR2240可選擇3種主控板，分別為SRU40 /SRU60/ SRU80，三種主控均支持可插拔維護。三種主控板主要區別在轉發性能和流量管理功能上，其中SRU80主控可支持硬件級TM（流量管理）功能，支持硬件HQoS。

AR2200支持多種接口卡，包括以太網接口卡、E1/T1/PRI/VE1接口卡、同異步接口卡、ADSL2+/G.SHDSL接口卡、FXS/FXO語音卡、ISDN接口卡、CPOS接口卡、EPON/GPON接口卡等。按使用槽位的不同，可分為SIC卡（靈活接口卡）、WSIC卡(雙寬SIC卡)、XSIC卡（雙高WSIC卡）。

注:具體的板卡信息請參考訂購信息

2.產品特點

1、（Application in one）融合，降低客戶TCO

AR2200支持路由、交換、語音、安全、WLAN等多種融合業務，能不斷滿足企業業務多元化的需求。同時其支持豐富的接入和上行接口，能適配多種終端，實現企業靈活接入。

豐富語音體驗

集成多種語音功能，利用數據網絡滿足企業語音通話需求，為企業提供靈活高效的溝通手段。

• 內置PBX、SIP服務器、SIP接入網關等基礎語音功能

• 提供多方通話、IVR排隊自動接續、彩鈴、同振、順振、一號通、話單管理、用戶管理等豐富的語音增值業務

• 提供智能呼叫路由等功能，保證語音業務的高可用性

• 實現與NGN/IMS/PBX/終端的主流廠商對接

• QoE功能實時監測診斷語音業務質量

• 抖動緩沖、回聲消除、丟包補償?shù)葯C(jī)制保證最佳的語音業務體驗

安全業務接入

AR2200在業務順利開展的同時有效地保障企業網的安全，從用戶接入控制、報文檢測、到主動防御形成一套完整的安全防護機制，實現用戶投資回報最大化。

• 內置防火墻

• 支持802.1x、MAC地址、Portal認證的端口安全機制

• 實現Radius、HWTACACS等多種認證方式

• 提供IPSec VPN、GRE VPN、DSVPN、SSL VPN、L2TP VPN

有線無線應用一體化

1) 移動模式

2) 固定模式

2、（Better experience）最佳體驗，保障業務0中斷

多核架構，性能

AR2200系列企業路由器采用多核CPU和無阻塞交換架構，產品性能業界領先，充分滿足企業及分支機構網絡的多元化擴展和不斷增長的業務需求。

• 使用多核CPU，提高數據、語音的并發處理能力，為大容量業務的全方位部署創造條件

• 無阻塞交換，單槽位總線帶寬最大可達10Gbps，業務轉發無瓶頸

• 協議管理、業務處理、數據交換獨立分布處理，性能更高，業務更可靠

• 路由交換一體化，跨板卡交換效率高，配置維護靈活簡單

低成本，高可靠

AR2200系列路由器通板卡熱插拔、關鍵部件冗余技術以及一系列故障檢測和判斷機制，縮短了業務中斷時間，保障了設備層和網絡層的可靠性。

• 板卡熱插拔，電源、風扇等關鍵硬件冗余設計，保證業務安全穩定

• 提供企業業務的鏈路備份，提高業務接入的可靠性

• ms級的故障檢測和判斷機制，縮短業務中斷時間

• 本地存活，提高分支網絡語音可靠性

智能業務部署

隨著企業規模的增加，客戶對業務部署提出更高要求。AR2200采取一系列措施實現業務智能部署。

• 增加Mini-USB配置端口，提供Web配置方式，界面更加友好

• U盤開局，設備即插即用

• Auto-Configure，設備自動配置

（Cooperation platform）協作平臺，滿足客戶化應用

開放業務平臺（OSP），企業級APP

通過OSP與第三方IT系統集成和對接，AR2200為企業客戶實現統一通信的業務體驗，使客戶、代理商、第三方和廠家都可以是開發者和使用者，真正實現業務價值鏈的共贏。

• 快速集成與定制業務，滿足用戶個性化需求

• 深度融合各類業務，無需部署專門服務器，節省投資，易于管理

• 與云側業務實時刷新和同步，本地業務由本地處理，提高質量和效率

VRP平臺提供標準MIB，簡單業務管理

簡單管理一直是企業客戶關注的重點。AR2200簡化運維，方便用戶。

• 與eSight網管配套，實現設備管理

• 通過NQA進行鏈路實時監控，提高運維質量

• 支持流檢測NetStream，可視化流量特征，為網規網優提供依據

3.組網應用

1、 高密以太接入

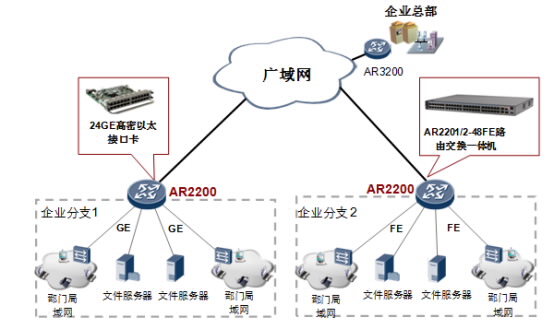

圖 1. 高密以太接入場景

AR2200系列企業路由器提供24GE以太接口卡，能實現大容量高密度千兆接入的應用，方便網絡運維，節省客戶投資。

AR2201-48FE和AR2202-48FE是AR2200系列路由器中新一代的路由交換一體化產品，這兩款設備上集成了48個百兆以太網端口和2個千兆以太網端口，極大程度上滿足分支高密以太的接入要求。通過一體機可實現接入交換機、分支出口路由器合一的功能，降低客戶采購成本。同時可減少設備故障點，降低網點的維護難度。

2、優質融合的語音服務

AR2200系列企業路由器作為企業語音業務網關，可作為IP PBX和SIP接入網關。

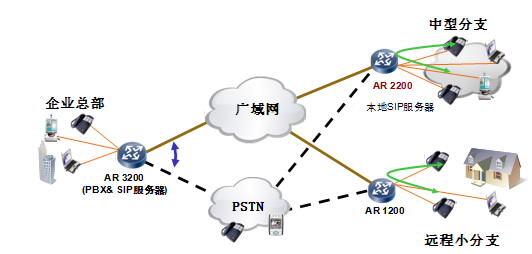

圖 2. IP PBX應用場景

AR系列企業路由器內置PBX，提供企業總機、IVR語言導航、話單查詢等語音通信業務，有效提升企業形象，提高企業內外的溝通效率。AR2200部署在企業分支，支持智能路由撥號功能，可以根據目的號碼段智能選擇出口鏈路，節省企業分支話費開支。

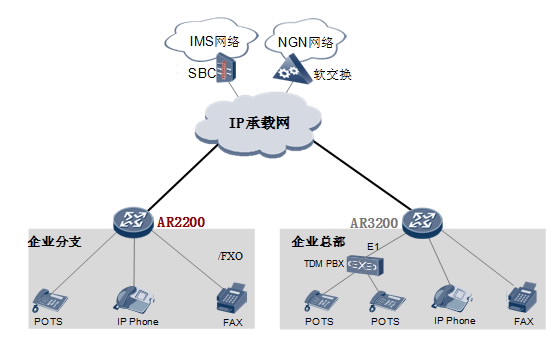

 圖 3. SIP接入網關的應用場景

AR系列企業路由器將傳統語音、傳真與現代IP業務有效融合。當運營商為企業部署語音時，AR2200作為企業分支的SIP接入網關，可將普通語音電話信號轉化為VoIP信號進行呼叫管理。上行與IMS/NGN網絡互連通信，實現固話、手機、PC等任意終端在任何時間的語音通信。

3、靈活便捷的無線接入和管理

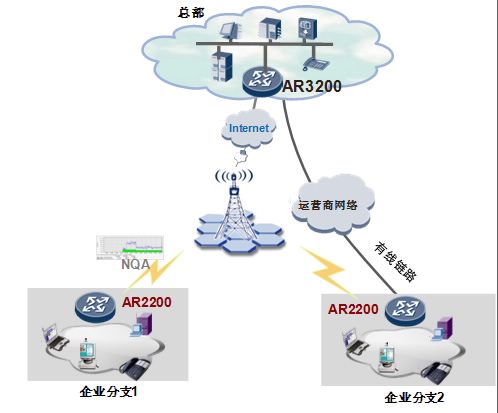

圖 4. 分支3G無線接入場景

AR2200系列企業路由器集成了3G接入功能，支持CDMA2000 EV-DO、WCDMA的3G標準，滿足企業分支機構之間以及與總部間的無線互聯需求。采用3G USB數據卡接入方式，客戶在AR上部署3G業務時，不占用設備的業務槽位，最大程度保護客戶的投資。同時，3G數據鏈路可以作為有線鏈路的備份鏈路，對AR上行的xDSL、FE/GE、ISDN、CPOS等鏈路提供鏈路保護，有效提高網絡的穩定性，降低網絡建設成本。NQA技術還可以實時監控3G鏈路質量，有效保證用戶的SLA。

圖 5. 無線AC管理場景

AR2200系列企業路由器集成了AC（Access Controller，無線控制器）功能，可對無線局域網中的AP（Access Point，接入點）進行控制和管理。AR支持豐富的認證方式和靈活的用戶權限控制，能為Wi-Fi用戶提供安全接入保證。同時集豐富的無線功能于一身，實現對有線無線一體化網絡的集中管理，滿足不同規模企業的建網要求。

4、豐富的企業分支VPN組網

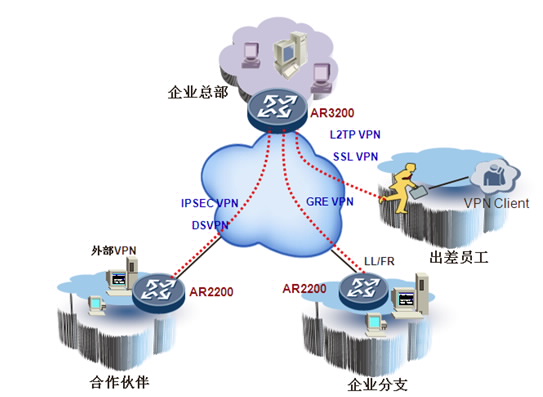

圖 6. 通過Internet構建VPN

AR2200系列企業路由器提供了多種安全接入功能，滿足企業分支之間、企業分支與總部之間、合作伙伴訪問企業內部信息的需求?？偛亢头种Ъ軜?gòu)建立隧道，包括GRE VPN、IPSEC VPN、DSVPN、SSL VPN、L2TP VPN安全隧道，實現數據的安全訪問與傳輸,支持分支機構側隧道的快速部署，隧道認證等功能。通過遠程隧道接入方式，合作伙伴可以訪問企業內部資源，支持針對用戶的安全認證與授權。

AR2200系列企業路由器提供支持國密算法的接口卡，插卡靈活，滿足用戶對業務安全性的擴展需求。通過硬件完成數據的加密和解密，極大提高了數據的加密和解密性能，為客戶提供端到端的安全保障。

圖 7. 通過MPLS網絡構建VPN

AR2200設備作為MPLS網絡的PE設備被部署在各分支機構，不同業務之間通過MPLS L3 VPN隔離，實現VPN業務的靈活部署、快速轉發、安全傳輸，實現企業業務的虛擬化運營。

4.產品規格

說明：最大槽位數包括由其他槽位合成的槽位數目。

通過SD卡擴容，SD卡需單獨購買，具體請參考訂購指南。

5.設備配置

AR2200的設備選配共分四步，即主機選型，主控板選擇，板卡選擇，軟件配置。

主機、主控板

• AR2201-48FE（主控單元不可選）：根據槽位數和轉發性能選擇主機型號。

• AR2202-48FE（主控單元不可選）：根據槽位數和轉發性能選擇主機型號。

• AR2204（主控單元不可選）：根據槽位數和轉發性能選擇主機型號。

• AR2220（主控單元不可選）：根據槽位數和轉發性能選擇主機型號。

• AR2240（可選SRU40/SRU60/SRU80主控）：根據槽位數和轉發性能選擇主機型號和主控板。

• AR2220-S（主控單元不可選）：根據槽位數和轉發性能選擇主機型號。

板卡

• AR2200板卡按物理形態可分為接口卡和DSP條插卡。AR2200接口卡安裝在業務槽內，包含SIC、WSIC、XSIC三種接口卡。兩個SIC槽位通過拆卸滑道可以組合成一個WSIC槽位；兩個WSIC槽位通過拆卸隔板可以組合成一個XSIC槽位。DSP條插卡安裝在主機內的DSP槽位上，與FXO/FXS/ISDN/VE1語音卡配合使用。

軟件

• AR2200的軟件分為基礎軟件和功能License軟件?；A(chǔ)軟件含路由、交換、語音、安全等基礎特性。功能License軟件包括特色功能包，如AC等。
